日韩三级AV在线,av在线免费观看yw,在线观看A片网址,AV九色,三级网站在线

      微表处慢裂快凝沥青乳化剂是用于生产微表处施工用粘结材料“BCR型改性乳化沥青”。微表处用的粘结材料需要满足：各项指标满足设计和规范要求，要有充分的拌合时间，应满足破乳后快凝的效果。这些性能都和沥青乳化剂的性能有一定关系。

       微表处慢裂快凝沥青乳化剂该怎么用呢？其实这个问题和SBR型改性乳化沥青是怎么生产的答案一致哦！

      具体步骤如下：

      1、材料的准备

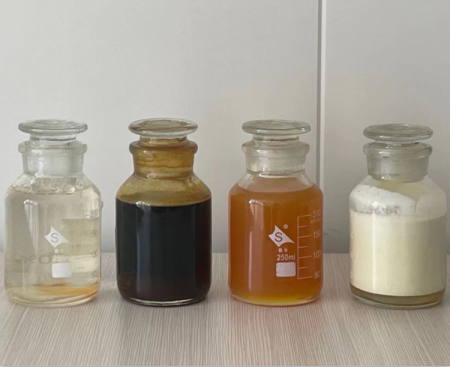

      慢裂快凝型沥青乳化剂、SBR丁苯胶乳、盐酸、沥青、水（如乳化沥青试验需要其他助剂，可以根据试验进行增加）。

      2、生产流程

      （1）材料加热

     水加热至60-70℃后，泵入皂液罐。沥青加热至120-130℃。

      （2）制备皂液。

       每生产一吨乳化沥青，沥青乳化剂的添加量为18-25公斤，初次生产，建议按25公斤进行乳化剂的添加。沥青含量大于等于60%。以沥青含量为60%为例。水罐中1吨水可以生产2.5吨乳化沥青。1吨水中加入2.5*25=62.5公斤的乳化剂。然后，按要求进行调酸，将PH值调整至2.0-2.5。搅拌均匀。

      （3）开始生产。生产过程中，应定期从取样阀取样观察乳化效果和监测蒸发残留物的数值。

      （4）胶乳按照添加量加入成品罐搅拌均匀。胶乳的添加还可以在进行乳化沥青生产的时候按添加剂量通过单一的管道和沥青皂液一起加入胶体磨进行乳化生产。

      （5）生产完成后要根据乳化沥青生产设备使用要求，用乳化剂水溶液或者清水清洗设备。

       具体流程如上。在此需要提醒大家的是，咱们在进行批量生产前，还是需要在试验室进行多种试验。待确定哪一种“沥青乳化剂”效果好后，才能批量生产。
